Kondenzacioni modularni generator toplote za spoljno postavljanje Ferroli Force B

Ferroli kondenzacioni modularni generator toplote za unutrašnje i spoljašnje postavljanje Model Force B

Uređaj za grejanje i pripremu tople sanitarne vode preko izdvojenog akumulacionog bojlera,
Force B je familija kondenzacionih modularnih generatora toplote velikog kapaciteta koji u potpunosti ispunjavaju zahteve novogradnje i modernizacije sistema centralnih grejanja.
Force B generatori toplote mogu biti instalisani pojedinačno ili u kaskadi do četiri modula sa maksimalnim kapacitetom od 600 kW.
Tehničke i konstrukcione karakteristike su prema najvišim zahtevanim standardnima industrije sistema centralnih grejanja.
Efikasanost ovih sistema omogućuje korisniku dobijanje subvencija za unapređenje sistema grejanja.

Karakteristike:
> Kondenzacioni termalni modul visokog kapaciteta za postavljanje na pod.
> Modularno izolovana ofarbana struktura kabineta (IPX5D), vertikalna izvedba sa pojedinačnim generatorom toplote. Kompletna hidraulika, sistem za dovod goriva i odvod dimnih gasova za instalaciju sa 2, 3 i 4 modula.
> Dizajnirano za spoljašnje postavljanje kao pojedinačni uređaj ili u kaskadnoj vezi do 600 kW.
> Izmenjivač toplote od fabrički spojenih elemenata od Al-Si liva projektovan za maksimalnu efikasnost toplotne razmene i minimalni pad pritiska na vodenoj strani.
> Jedinica sa potpunim predmešajućim sagorevanjem sa metalnim fiber gorionikom sa mikro plamenom sa izuzetno niskom emisijom štetnih gasova (klasa 6 prema EN 15502-1). Moduli mogu raditi na zemni ili tečni naftni gas.
> Sistemi za zaštitu generatora: * dva senzora (polazni i povratni vod) u sistemu za rad sa konstantnim ΔT (podesivo od 0 do 60°C) * Senzor za zaštitu izmenjivača od pregrevanja 95°C * Sigurnosni sensor dimnih gasova * Presostat na vodenoj strani sa reakcijom na 0.8 bar-a.
> Hidraulička jedinica (isporučiva kao pribor) sa trokrakim preklopnim ventilom za pražnjenje u atmosferu i opcionim izborom cirkulacione pumpe – standardna ili visokoefikasna.
> Krug vazduh / dimni gasovi sa korišćenjem vazduha iz okruženja i nepovratnim klapnama na izduvu dimnih gasova za nadpritisni razvod
> Modularni menadžment kaskade sa samo-konfigurišućim Master / Slave sistemom I opcijom za podešavanje skeventnog on/off rada generator.
> Elektronika na uređaju za vođenje Sistema sa dve direktne zone i pripremu tople sanitarne vode preko izdvojenog akumulacionog bojlera ili sistem sa različitim temperaturama (direkni krug I krug sa mešanjem) u kombinaciji sa FZ4 B kontrolnom jedinicom.
> Sertifikovani generator širokog opsega kapaciteta za prilagođavanje generisane snage potrebama sistema podižući pri tome njegovu efikasnost uz zaštitu njegove opreme.
> Moguće je daljinsko upravljanje modulima: * Podešavanje kapaciteta ili temperature preko 0 - 10V signala * Blokirajući signal greške za sigurnosni rad i resetovanje * Opentherm (OT) i Modbus komunikacioni protokoli sa podesivim parametrima.

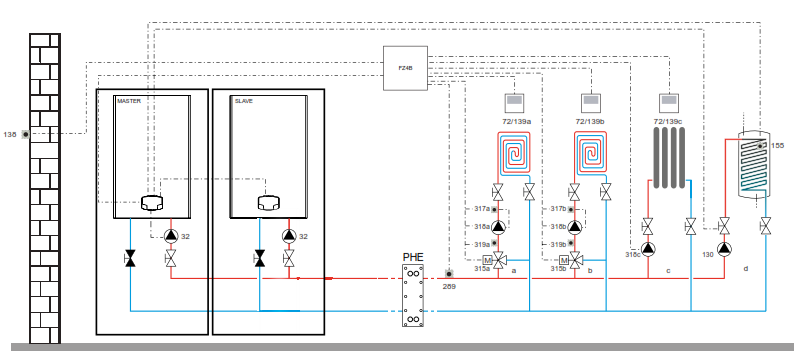

KASKADNA INSTALACIJA

Force B kaskadni sistem je projektovan kao rezultat velikog iskustva Ferroli-ja kao proizvođača generator toplote I povratnih informacija od strane inženjera i instalatera. Svi elementi kotla su projektovani tako da podržavaju ugradnju izmenjivača. Generatori su opremljeni sa priborom za brzo i pouzdano povezivanje u kaskadni sistem.

Karakteristike i prednosti

1 FORCE B uređaji se mogu povezati u kaskadu 2, 3  i 4 generatora za maksimalni kapacitet od 600 kW, sa opsegom modulacije od 1:32.

2 Dimenzije generator i pozicije priključaka su identične. Svi modeli iz ove game se perfektno mogu međusobno kombinovati.

3 Oprema je projektovana za spoljašnje postavljanje i sertifikovana je za klasu zaštite IPX5D.

4 FORCE B je opremljen sa nepovratnom klapnom dimnih gasova koja sprečava povrat dimnih gasova u kotao. Ovaj uređaj omogućuje nadpritisne dimovodne instalacije sa manjim promerima i troškovima.

5 Standardno isporučena elektronika ima mogućnost za autonomno upravljanje dinamike rada nekoliko generator u kaskadi, sa logikom MASTER-SLAVE, za maksimalno 6 generatora.

6 Podešavanjem parametara na MASTER kaskadnom kontroleru, može se podesiti sekvenca uključivanja pojedinih uređaja kao I biti rotirana npr. na način da svi moduli imaju jednak broj radnih sati.

7 Sabirnik dimnih gasova kao opcija za postavljanje uređaja unutar objekta.

Tehnički podaci: http://www.groupprotem.com/uploads/Force_B_karakteristike_proizvoda.pdf
